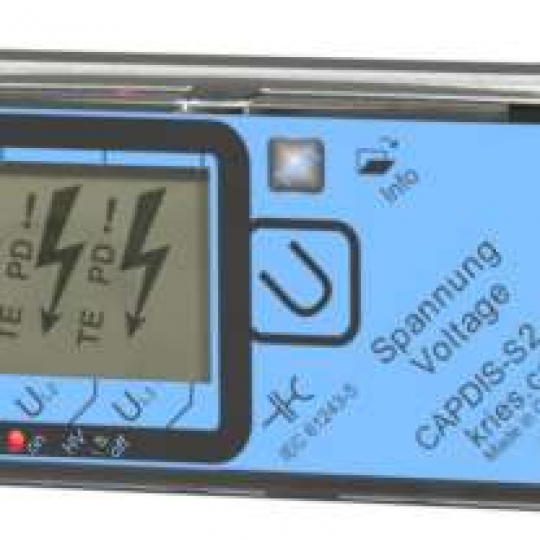

CAPDIS-S2_55 (R5)

Hệ thống phát hiện điện áp (VDS) cho thiết bị đóng cắt trung áp có tiếp điểm rơle bao gồm phát hiện phóng điện cục bộ

Chức năng chính

• Thử nghiệm về sự không có điện áp trong hệ thống trung áp theo VDE 0682-T415 hoặc IEC61243-5
• Phát hiện phóng điện cục bộ
• không cần bảo trì do tự giám sát vĩnh viễn
• về bản chất an toàn - không cần thiết bị kiểm tra bổ sung
• Hai đầu ra rơle để truyền đáng tin cậy trạng thái điện áp và chức năng của thiết bị

Nhiều chức năng hơn

• tích hợp màn hình ba pha liên tục
• không có pin hoặc điện áp phụ bổ sung cần thiết để kiểm tra điện áp và tự kiểm tra
• giám sát cách điện hoàn chỉnh của bộ chia điện dung
• Dễ dàng cài đặt bộ phân áp điện dung với mô-đun tụ điện
• tự kiểm tra đơn giản mà không cần pin hoặc điện áp phụ bổ sung
• Tích hợp điểm đo ba pha để so sánh pha, đo thứ tự pha, v.v.
• Giao diện cho hệ thống lưới điện thông minh để đo điện áp và giám sát lỗi
• tích hợp phát hiện đứt dây tích hợp

 đặc thù

Phân biệt rõ ràng với

• Quá tải
• điện áp hoạt động
• Điện áp dưới điện áp hoạt động
• Không căng thẳng
• lỗi

• Hiển thị phóng điện cục bộ được phát hiện

Đầu ra rơ le và đèn báo LED

-Hai rơ le báo hiệu tích hợp (tiếp điểm chuyển đổi) để giám sát từ xa trạng thái điện áp
-Hiển thị trạng thái bổ sung của rơ le thông qua đèn LED ở mặt trước
-Điện áp phụ cần thiết cho các chức năng rơ le

Dễ dàng điều chỉnh bộ phân áp điện dung

Mô-đun snubber tụ điện 6 tầng có thể điều chỉnh
