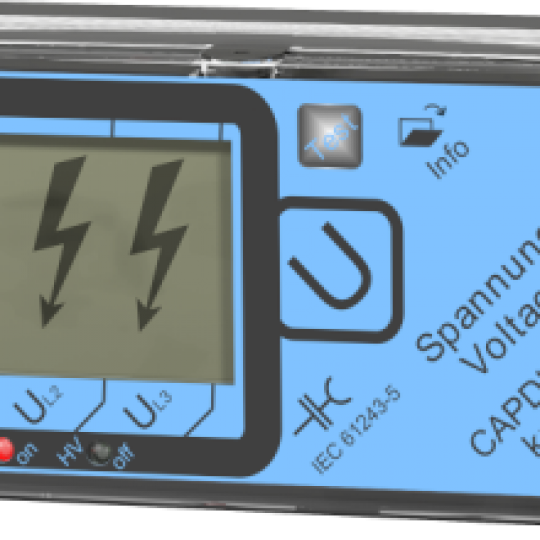

CAPDIS-S2_55 (R4.5)

Hệ thống phát hiện điện áp có chức năng bảo vệ (VDS) cho thiết bị đóng cắt trung thế có tiếp điểm rơ le

Chức năng chính

• Thử nghiệm không an toàn khi không có điện áp trong hệ thống trung áp theo VDE 0682-T415 hoặc IEC61243-5, được thử nghiệm theo tiêu chuẩn thiết bị bảo vệ IEC 60255. CAPDIS-S2_55 có kích thước đặc biệt để sử dụng trong hệ thống điện và để bảo vệ mục đích. Nó có kích thước theo cách mà nó cũng chịu được nhiễu tần số cao vĩnh viễn từ tải điện áp tăng đột biến trong khí quyển, khởi động lại và dao động cộng hưởng ở tất cả các đầu vào và đầu ra và cũng có thể hấp thụ chúng ở mức vô hại bằng bộ phân điện dung. Điều này cũng ngăn cản bức xạ giả lan truyền đến phần còn lại của công nghệ thứ cấp. Với khả năng miễn nhiễm nhiễu mở rộng này, CAPDIS-S2_55 cũng có thể được sử dụng cho các chức năng liên quan đến an toàn ngoài thử nghiệm điện áp thuần túy.
• Bảo vệ sự cố chuyển mạch: Việc lan truyền các nguồn cấp dữ liệu phân cấp yêu cầu lắp đặt tính năng phát hiện điện áp ngược với bảo vệ sự cố chuyển mạch trong các trạm biến áp và trạm bảo vệ. Thay vì các máy biến điện áp đi ra, hệ thống phát hiện điện áp điện dung CAPDIS-S2_55 được sử dụng, hệ thống này cũng có thể được phối hợp chức năng với thiết bị điều khiển và bảo vệ hiện trường. Việc phát hiện điện áp ngược được sử dụng một mặt để đảm bảo an toàn cá nhân và mặt khác để bảo vệ sự cố chuyển mạch bằng cách khóa công tắc nối đất khi có điện áp ngược.
• Cảnh báo lưới điện đảo: Trong các trạm biến áp, cảnh báo lưới điện đảo cũng phải được kiểm tra với việc ngắt cầu dao để xác định xem có điện áp ngược hay không. Nếu đúng như vậy, một cảnh báo lưới đảo được tạo ra từ thiết bị này trong thiết bị bảo vệ và điều khiển hiện trường, ngăn kết nối tự động trong AR (đóng ngắt tự động) nếu có điện áp ngược.

Nhiều chức năng hơn

• Giao diện tích hợp với mô-đun giám sát điện áp CAPDIS-M
• Hai đầu ra rơ le và hai đèn báo LED ngoài màn hình LCD ba pha
• không cần bảo trì do tự giám sát vĩnh viễn
• về bản chất an toàn - không cần thiết bị kiểm tra bổ sung
• không có pin hoặc điện áp phụ bổ sung cần thiết để kiểm tra điện áp và tự kiểm tra
• giám sát cách điện hoàn chỉnh của bộ chia điện dung
• dễ dàng cài đặt bộ phân áp điện dung với mô-đun tụ điện
• tự kiểm tra đơn giản mà không cần pin hoặc điện áp phụ bổ sung
• Tích hợp điểm đo ba pha để so sánh pha, đo thứ tự pha, v.v.
• Giao diện cho hệ thống lưới điện thông minh để đo điện áp và giám sát lỗi
• tích hợp phát hiện đứt dây tích hợp

 Đặc thù

Phân biệt rõ ràng với

• Quá tải
• điện áp hoạt động
• Điện áp dưới điện áp hoạt động
• Không căng thẳng
• lỗi

 Đầu ra rơ le và đèn báo LED

• Hai rơ le báo hiệu tích hợp (tiếp điểm chuyển đổi) để giám sát từ xa trạng thái điện áp
• hiển thị trạng thái bổ sung của rơ le thông qua đèn LED ở mặt trước
• Điện áp phụ cần thiết cho các chức năng rơ le

Dễ dàng điều chỉnh bộ phân áp điện dung

Mô-đun snubber tụ điện 6 tầng có thể điều chỉnh
