Thiết bị giám sát MBA Quyền truy cập vào hệ thống lên đến 10 năm

Giải pháp giám sát máy biến áp dầu online

Máy biến áp được sử dụng rộng rãi trong hầu hết các nhà máy. Nếu không được giám sát phân tích và dự báo liên tục, đặc biệt đối với những máy biến áp hoạt động lâu năm, khả năng sẽ tiềm ẩn nhiều rủi ro gây thiệt hại nghiêm trọng cho quá trình vận hành của doanh nghiệp.

Sự cố máy biến áp có thể gây thất thoát về tài sản và ảnh hưởng đến tính mạng đội ngũ nhân viên vận hành do cháy nổ, mất điện làm trì hoãn quá trình vận hành, mất nhiều chi phí để trang bị máy biến áp mới cũng như thiết bị tái lập hệ thống.

Giải pháp giám sát phân tích và dự báo máy biến áp giúp tăng độ ổn định trong quá trình hoạt động kinh doanh cũng như hạn chế tối đa rủi ro cho doanh nghiệp.

Giải pháp kiểm soát rủi ro thông minh cho máy biến áp – EcoStruxure Transformer Expert (ETE)

Giải pháp EcoStruxure Transformer Expert (ETE) đến từ hãng Schneider Electric là hệ thống giám sát, phân tích và dự báo máy biến áp dầu.

Cụ thể, giải pháp sẽ cung cấp thông tin chi tiết hữu ích giúp người dùng quản lý rủi ro máy biến áp, giảm thiểu thời gian ngừng hoạt động của thiết bị, hệ thống và an toàn tổng thể của môi trường vận hành. Bên cạnh đó, thông qua hệ thống ETE, các chuyên gia Schneider Electric sẽ đưa ra hướng dẫn, khuyến nghị và tư vấn đối với việc vận hành và quản lý máy biến áp.

EcoStruxure Transformer Expert chính là bước đệm cho doanh nghiệp chuyển từ bảo trì bị động sang phương pháp bảo trì chủ động theo tình trạng thiết bị (CBM).

Phương pháp bảo trì theo tình trạng thiết bị (CBM)

Ecostruxure Transformer Expert, Schneider Electric và đơn vị sử dụng tiến hành theo dõi liên tục để phân tích dữ liệu đã thu thập và đưa ra đề xuất về lịch trình bảo trì thích hợp cho các thiết bị được giám sát. Những khuyến nghị này sẽ được cung cấp cùng với thông tin và báo cáo chi tiết trong thời gian thực bởi hệ thống ETE.
Báo cáo được tiến hành liên tục như mô tả trong bảng dữ liệu ETE. Các khuyến nghị được đưa ra dựa trên lịch sử dữ liệu và dự báo do ETE cung cấp giúp xác định điều kiện môi trường và khả năng sử dụng các thiết bị được giám sát.
Hơn nữa, hệ thống ETE còn có thể nhận biết bất kỳ thiết bị được giám sát nào đang đến giai đoạn “cuối vòng đời”, để giúp ưu tiên quyết định bảo trì và thay thế thiết bị đó trong tương lai. Do đó, doanh nghiệp có thể cân bằng ngân sách vận hành (OpEx) và đầu tư (CapEx) nhằm tối đa hóa lợi ích kinh tế của thiết bị.

Quy trình đưa EcoStruxure Transformer Expert vào hoạt động

Quy trình giám sát và đánh giá rủi ro cho biến áp

1. Lấy mẫu dầu và kiểm tra
2. Lắp đặt cảm biến để ghi nhận dữ liệu liên tục, trực tuyến
3. Phân tích tự động và đánh giá sức khỏe và tuổi thọ biến áp
4. Đội ngũ chuyên gia Schneider Electric sẽ đưa ra các khuyến nghị và tư vấn phương án giảm thiểu rủi ro cho máy biến áp

Những tính năng nổi bật của giải pháp ETE:

Theo dõi trạng thái hoạt động của máy biến áp và các xu hướng được tham chiếu theo các giới hạn an toàn cho phép.

Dự báo tuổi thọ máy biến áp dựa trên mức độ lão hóa của cách điện với dòng tải và giá trị độ ẩm.

Đánh giá rủi ro ngắn hạn và dài hạn với các khuyến nghị dựa trên các tiêu chuẩn để có hướng xử lý trước khi sự cố xảy ra đối với máy biến áp dầu.

Xác định các điều kiện tối ưu để tối đa hóa việc sử dụng máy biến áp trong suốt vòng đời sản phẩm.

Công nghệ giám sát IoT và Phân tích chẩn đoán sức khỏe máy biến áp trực tuyến 24/7:

• Công nghệ hiện đại giám sát chính xác tình trạng máy biến áp với các thông số: hàm lượng nước trong dầu, nhiệt độ, độ rung, âm thanh và nhiễu RF để phát hiện phóng điện cục bộ
• Giao diện tổng quan thông minh với các cảnh báo có thể tự thiết lập cài đặt
• Cài đặt dễ dàng chỉ trong 45 phút với việc cấu hình giao tiếp hoàn toàn tự động
• Bảo hành thay thế trọn đời và nâng cấp phần mềm
• Phân tích trực tuyến tự động: nhiệt độ, hàm lượng nước trong giấy
• Phân tích phóng điện cục bộ và xu hướng độ rung của máy biến áp
• DP (Phân rã trùng hợp/Phân rã Po-li-me) dự báo đánh giá hết vòng đời máy biến áp.
• Các phương pháp phân tích IEEE, IEC, Rogers, Doernenberg, Duval tích hợp trong phần mềm trực tuyến, cho phép phân tích các báo cáo kiểm tra mẫu dầu hàng năm

Đảm bảo bảo mật thông tin doanh nghiệp:

• Lưu trữ dưới dạng dữ liệu không đọc được – Dữ liệu được lưu trữ dưới dạng “không đọc được” mã hóa bằng AES 256 trong quá trình truyền dữ liệu. Tất cả các thiết lập truyền thông là tự động
• Sử dụng nền tảng đám mây AWS (Amazon Web Services) do đó khả năng lưu trữ dữ liệu cảm biến lên đến 5 năm.
• Bảo mật API (Application Programming Interface)

Lợi ích giải pháp ETE mang lại cho doanh nghiệp

1. Đánh giá, theo dõi và dự báo tình trạng cách nhiệt và tuổi thọ máy biến áp 24/7

Dashboard giám sát, phân tích tuổi thọ máy biến áp

Dự báo giai đoạn “cuối vòng đời” của máy biến áp dựa trên tốc độ lão hóa của lớp cách điện với tải trọng và độ ẩm hiện tại.

2. Phân tích rủi ro ngắn hạn và dài hạn

Giao Diện Phân Tích, Chuẩn Đoán, Đánh Giá Đưa Phương Án Xử Lý.

Xây dựng kế hoạch kéo dài tuổi thọ thông qua dữ liệu được gửi từ bộ phận kỹ sư và phương án bảo trì dựa trên tình trạng thực của máy biến áp.

3. Giúp doanh nghiệp đưa ra quyết định nhanh chóng và hiệu quả

DashBoard Phân Tích, Đánh Giá Tổng Quan Máy Biến Áp

Hỗ trợ doanh nghiệp tối ưu hóa quyết định dựa trên việc thu thập, phân tích dữ liệu tự động và đề xuất phương án trực tuyến phù hợp với tiêu chuẩn công nghiệp.

4. Tối ưu hóa quản lý hệ thống máy biến áp

Dashboard giám sát, phân tích moisture máy biến áp

Kiểm tra tình trạng sức khỏe của từng máy biến áp để xác định điều kiện tối đa. Từ đó, doanh nghiệp có thể tối ưu hóa hiệu suất trong suốt vòng đời của máy biến áp với sự hỗ trợ của các công cụ giả định tình huống thông minh.

5. Kéo dài tuổi thọ máy biến áp

DashBoard Giám Sát Máy Biến Áp

Thông qua dashboard EcoStruxure Transformer Expert cung cấp, khách hàng sẽ có cái nhìn tổng quan về tình trạng thực của máy biến áp và nhận cảnh báo ngay khi máy biến áp xuất hiện những thay đổi bất thường.

Nhờ đó, tuổi thọ của máy biến áp có thể kéo dài thêm nhiều năm vì những rủi ro đã được kịp thời xử lý trước khi xảy ra hư hại nghiêm trọng.

Điểm khác biệt vượt trội của giải pháp EcoStruxure Transformer Expert

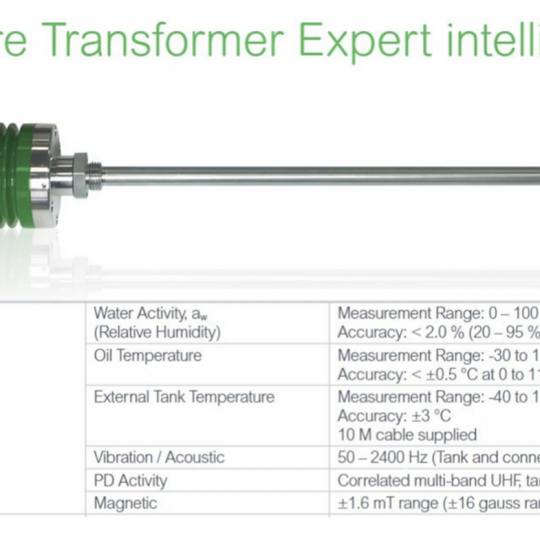

Cảm biến thông minh (ETE Intelligent Sensor) có khả năng đo đến 6 loại thông số

• Cảm biến đa năng
• Quy trình lắp đặt nhanh chóng, an toàn
• Giao tiếp tự động giữa cảm biến và nền tảng đám mây giúp dễ dàng cấu hình
• Sử dụng thuật toán và cảnh báo tự động

Dashboard giám sát, phân tích dầu máy biến áp

• Giao diện dashboard trực quan, thân thiện với người dùng
• Thông số phân tích chính xác, từ đó thiết lập báo cáo chi tiết
• Đưa ra khuyến nghị cải thiện tuổi thọ để có thể sớm ngăn chặn sự cố
• Mô hình hóa và dự báo rủi ro của máy biến áp dựa trên công nghệ trí tuệ nhân tạo

Quy mô giải pháp EcoStruxure Transformer Expert

1. Khả năng đo lường, giám sát liên tục

Giám sát hoạt độ nước (aw – water activity – đơn vị đo: %)

• Dải đo lường: 0 – 100%
• Độ chính xác: 2.0% tại nhiệt độ hoạt động 0 – 100oC

Nhiệt độ dầu máy biến áp:

• Dải đo lường: -30 – 125oC
• Độ chính xác: ± 0.5oC tại nhiệt độ làm việc từ 0 – 100oC

Nhiệt độ bên ngoài bình dầu phụ:

• Dải đo lường: -40 – 100oC
• Độ chính xác: ± 3oC

Độ rung máy biến áp: 50 – 2400 Hz

Phóng điện cục bộ: Phát hiện ở các dải tần số UHF thông dụng, tập trung phát hiện các hoạt động Phóng Điện bên trong bình dầu.

Từ trường: ± 1.6mT (± 16 gaus range)

2. Khả năng giám sát, chẩn đoán và dự báo

Dữ liệu kỹ thuật

• Nhiệt độ, hàm lượng nước (WCP: Water Content of Paper, WCO: Water Content of Oil), phóng điện cục bộ, rung lắc
• Tình trạng tổng thể và chi tiết

Trạng thái vận hành

• Nhiệt độ, hàm lượng nước
• Điện áp đánh thủng của dầu, phóng điện cục bộ, phân tích rung lắc, phân tích mẫu đánh giá dầu

Tuổi thọ của các cách điện

• Tuổi, mức độ lão hóa, tuổi thọ còn lại

Quản lý bảo dưỡng

• Tác động xử lý và mô hình hóa
• Xác định rò rỉ
• Tối ưu hóa làm mát

Quản lý thiết bị

• Dự báo tuổi thọ còn lại
• Đánh giá tổng quan mức độ ưu tiên thay thế các biến áp trong hệ thống
• Quản lý tải
• Phân tích tình huống: Dự báo tác động của thay đổi tải lên nhiệt độ và tuổi thọ máy biến áp.
